TFM SRL

Working principle of ultrasound

Ultrasound waves are mechanical noise. Unlike the strict acoustic phenomena that characterize the ultrasonic frequencies are higher than average audible by a human ear. Conventionally used to discriminate the frequency sonic waves by ultrasonic waves is set at 20 kHz. The same term ultrasound clearly indicates what is beyond (ultra) sound, identifying only the physical phenomenon with sound audible.

Like any other type of ultrasound wave phenomenon is subject to phenomena of reflection, refraction and diffraction and can be defined by parameters such as frequency, wavelength, speed of propagation, the intensity (measured in decibels), l 'attenuation (due to acoustic impedance of the medium crossed).
The operating principle of ultrasound for cleaning and / or cleaning is the generation (Ultrasonic Generator) of high-frequency waves through transducer (piezoelectric) placed in a tank containing water and detergent.
The transducers are applied on the bottom or on the walls of the tank, they emit a vibration frequency of 27,000 Hz and beyond.
The propagation of waves in the liquid is uniform, investing suoerfice pieces to be treated, forming waves that implode and harm edecompressione compression pressure up to about 1000 bar through microbollicine (cavitation).
The transducers are applied on the bottom or on the walls of the tank, they emit a vibration frequency of 27,000 Hz and beyond.
The propagation of waves in the liquid is uniform, investing suoerfice pieces to be treated, forming waves that implode and harm edecompressione compression pressure up to about 1000 bar through microbollicine (cavitation).
The operating principle of ultrasound for cleaning and / or cleaning is the generation (Ultrasonic Generator) of high-frequency waves through transducer (piezoelectric) placed in a tank containing water and detergent.
The transducers are applied on the bottom or on the walls of the tank, they emit a vibration frequency of 27,000 Hz and beyond.
The propagation of waves in the liquid is uniform, investing suoerfice pieces to be treated, forming waves that implode and harm edecompressione compression pressure up to about 1000 bar through microbollicine (cavitation).

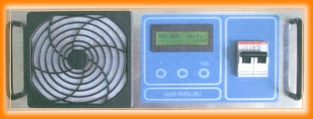

Generatore Ultrasuoni

Vantaggi principali:

• Controllo con microprocessore e visualizzazione su display delle seguenti funzioni: frequenza, potenza, temperatura, conta-ore tensione di rete.
• Circuito sintetizzatore di frequenza (PLL) per una elevata precisione e stabilità (oscillatore al quarzo).
• Regolazione della frequenza con STEP di 25 Hz.
• Taratura e impostazioni effettuabili direttamente dall'utente.
• Funzionamento Continuo o Pulsato.
• Funzione Degasaggio automatico regolabile fino a 255 minuti.
• Circuito di potenza ad alta efficienza ed affidabilità.
• Protezioni: Cortocircuito, sovraccarico, surriscaldamento, sovratensione di rete con visualizzazione su display e segnalazione acustica.
• controllo ultrasuoni e segnalazione remota delle anomalie (optional).
• dimensioni compatte (350 x 132 x 290 h mm)
• frequenze standard: da 22 a 26 Khz. - da 36 a 40 Khz

Trasduttore piezoelettrico flangiato

Costruzioni:

I trasduttori ad ultrasuoni possono essere costruiti in diverse Tipologie:

• Flangiati: (come foto sopra), per essere imbullonati su un lato o sul fondo della vasca.
• Immergibili: posti in una scatola di acciaio inox AISI 316 L di adeguato spessore, saldata a tenuto con TIG, dotata di sistemi di staffaggio/posizionamento sul fondo o sui lati della vasca.
• Immergibili con flangia: sono posti in una scatola, con coperchio flangiato per una facile manutenzione, dotati di sistemi di taffaggio/posizionamento sul fondo o sui lati vasca.
